Подрозетник — пластиковая коробка диаметром 68 мм, в которой крепится розетка или выключатель и выполняются соединения. Стандартная глубина 45 мм подходит для одиночной точки с одним кабелем; глубокие 60 мм нужны там, где в коробке соединение шлейфа, диммер или терморегулятор. Для бетона и кирпича — модели без лапок под гипс, для гипсокартона — с прижимными лапками. На двухкомнатную квартиру уходит 55–65 штук, из них большинство глубокие, и от того, как они выставлены, зависит, встанет ли рамка ровно после плитки и обоев.

Ниже — таблица типов, почему глубокие, как ставятся в бетон, кирпич, панель и ГКЛ, как собирается ровный блок, что с подрозетниками в плитке и ошибки, которые видны только после отделки.

Сверлим с пылеудалением и ставим по уровню — 350 ₽ за подрозетник: черновой электромонтаж в квартире.

Таблица: какой подрозетник куда

На что смотреть при выборе: наличие винтов под механизм (не только лапки механизма), боковые вводы, которые выламываются без трещин, и жёсткость: дешёвый подрозетник из тонкого пластика деформируется при затяжке винтов и рамка встаёт криво.

Почему глубокие

В подрозетник 45 мм механизм розетки входит на 30–35 мм. Остаётся 10–15 мм под кабель. Если кабель один — хватает. По нашему стандарту без распределительных коробок в большинстве подрозетников два кабеля — приходящий и уходящий по шлейфу — плюс клемма на защитный проводник. В 45 мм это не помещается: соединение передавлено механизмом, через год — нагрев. Глубокий 60 мм даёт 25–30 мм свободного пространства. Разница в цене — 10–20 ₽ за штуку. Для диммеров, терморегуляторов и розеток с USB-зарядкой глубокий обязателен независимо от соединений — у них корпус длиннее.

Установка в бетон, кирпич и панель

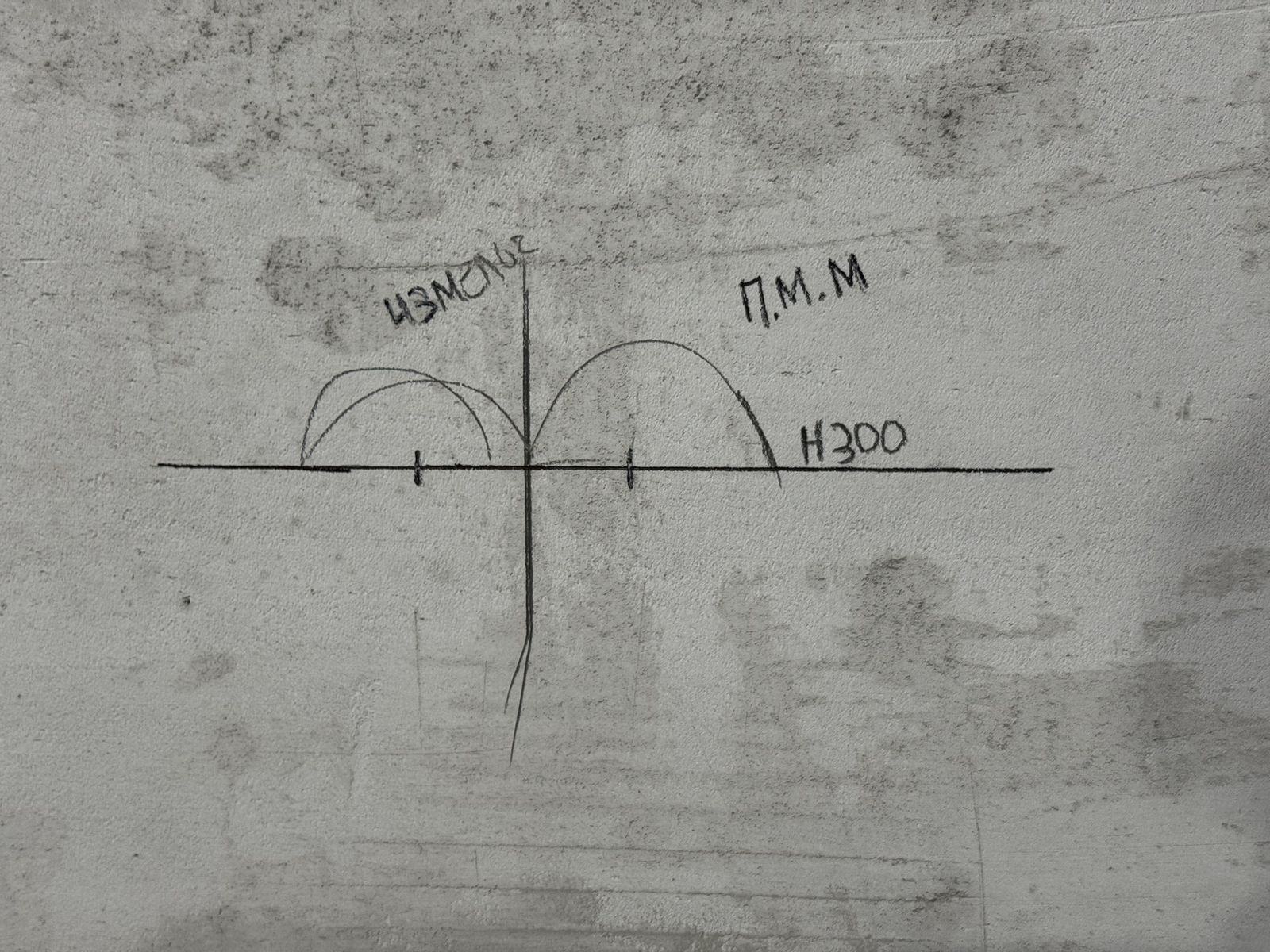

1. Разметка. Центры по высотам из плана трасс — от чистового пола, с учётом стяжки. Для блока — по уровню, шаг 71 мм.
2. Сверление. Коронка 68 мм по бетону (алмазная) или по кирпичу (твердосплавная) на глубину 50 мм для стандартного и 65 мм для глубокого — с запасом под слой гипса; центр выбивается зубилом.
3. Подвод гофры. Штроба от подрозетника к трассе, гофра заводится в боковой ввод на 1–2 см. Про гофру.
4. Выставление. Подрозетник ставится так, чтобы его край оказался заподлицо с чистовой поверхностью: при штукатурке 15 мм — выступает на 15 мм из бетона; при плитке — на толщину клея и плитки. Утопленный подрозетник — рамка не прижмётся; выступающий — щель.
5. Фиксация. Гипс или алебастр, подрозетник вдавливается, выравнивается по уровню в двух плоскостях, винты под механизм — горизонтально. Крепёжные отверстия и внутренность — чистые от гипса.
6. Кабель — с запасом 15–20 см внутри, концы заизолированы до установки механизмов.

В несущей панели: сверлить можно, штробить нельзя (ППМ 508-ПП, п. 11.11) — подрозетник ставится, а подвод кабеля идёт по штукатурке или по заводскому каналу. В тонких гипсобетонных перегородках 80 мм — стандартная глубина, подрозетники с двух сторон стены со смещением, иначе стена продырявлена насквозь.

Установка в гипсокартон

Отверстие 68 мм коронкой по ГКЛ, кабель в гофре подводится в полости до закрытия листов — второй лист или обшивка ставятся после того, как кабель уже на месте. Подрозетник с лапками вставляется в отверстие после шпаклёвки и покраски: лапки притягивают его к листу изнутри. Для двойного ГКЛ (25 мм) — модели с удлинёнными лапками; для ГВЛ и тонких панелей — с широкими лапками, чтобы не продавить. В гипсокартон глубокие подрозетники требуют полости от 65 мм — при профиле 50 мм это не проходит, и соединения выносятся в соседний, более глубокий подрозетник.

Блоки: как получить ровную рамку

Блок из двух-пяти точек — самое видимое место в отделке: любой перекос виден под рамкой. Правила: только соединённые через штатные соединители подрозетники, шаг 71 мм; разметка по лазерному уровню; отверстия — единой коронкой по линии; блок вставляется целиком и выравнивается по горизонтали и по плоскости стены; винты под механизмы у всех коробок в одну линию. Проверка перед заделкой — приложить рамку. После плитки исправить перекос невозможно.

Подрозетники и плитка

На фартуке кухни и в санузле подрозетник должен оказаться заподлицо с плиткой: бетон + клей 5–8 мм + плитка 8–10 мм = выступ 13–18 мм из основания. Плиточник сверлит плитку коронкой по разметке подрозетников — поэтому план точек с высотами уходит ему заранее. Розетки в плитке ставятся так, чтобы не попадать на шов; при стеклянном фартуке отверстия режутся на заводе по этому же плану. Если подрозетник утоплен — используются проставочные кольца 5–10 мм; если выступает — только перестановка.

Сколько и почём

Число подрозетников равно числу точек с механизмами: розетки, выключатели, диммеры, терморегуляторы, слаботочные розетки. Выводы под светильники, кондиционеры и технику без механизма подрозетника не требуют — там кабель в стене с запасом или монтажная коробка. Для двухкомнатной квартиры с 70 точками — 55–65 подрозетников, 40–50 из них глубокие. Цена — 20–60 ₽ за штуку в зависимости от производителя и типа, 2–4 тыс. ₽ на квартиру. В смете это строка «подрозетники» в материалах, установка — в стоимости работ по площади.

Типичные ошибки

1. Стандартная глубина везде. Соединения шлейфа в 45 мм — передавлены, греются.
2. Бетонный подрозетник в гипсокартоне — держится на шпаклёвке, выпадает вместе с розеткой.
3. Блок из отдельных коробок «на глаз». Шаг не 71 мм — рамка не встаёт.
4. Утопленный подрозетник под штукатурку 20 мм — механизм не достаёт до рамки; выступающий — щель.
5. Гофра не заведена внутрь — гипс в трубе, кабель зафиксирован навсегда.
6. Гипс внутри подрозетника и в крепёжных отверстиях — винты механизма не заходят.
7. Подрозетники напротив друг друга в перегородке 80 мм — сквозное отверстие, звук и свет между комнатами.

Коротко

Нормативы: ПУЭ, 7-е изд., п. 2.1.24, 2.1.26 (соединения в корпусах электроустановочных изделий); Постановление Правительства Москвы № 508-ПП, приложение 1, п. 11.11. Размеры и способы установки — стандарты монтажных коробок (68 мм, шаг 71 мм) и практика.
